【徹底解説】リバースエンジニアリングとは？基礎知識と3Dプリント活用法
リバースエンジニアリングとは、既存の製品や部品を解析し、その構造や設計を理解する手法です。製品開発や改良、図面がない部品の再製作、生産終了（廃番）となった部品の復元、3Dプリント技術との組み合わせなど、幅広い分野で活用されています。本記事では、リバースエンジニアリングの基本知識、メリット、法的リスク、そして3Dプリント技術との具体的な活用法について詳しく解説します。
※当記事は2026年8月に内容を見直し、最新の情報へ更新しました。
目次
1. リバースエンジニアリングとは何か
リバースエンジニアリングとは、既存の製品や部品を解析し、形状や寸法、構造などの情報から設計データを再構築する技術です。これは、図面がない部品の再製作や、生産終了（廃番）となった部品の復元、製品改良など、製造業のさまざまな場面で活用されています。対象物の形状や寸法を測定し、必要に応じて分解や材質調査を行うことで、その構造や機能を把握します。
近年では、3Dスキャナーや測定機器、解析・CADソフトウェアの進化により、複雑な形状も精密にデータ化しやすくなっています。取得した3Dデータは、用途に応じて3Dプリントや切削加工などに活用できるため、試作品から補修部品まで幅広い製作に利用されています。

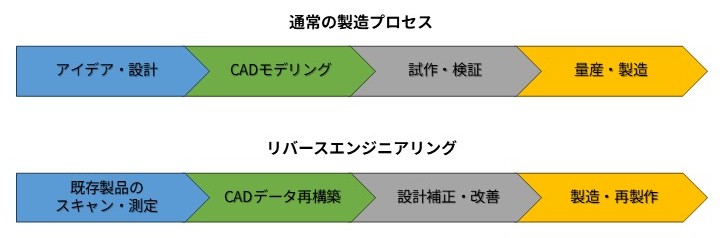

< 通常の製造プロセスとリバースンジニアリングのフロー比較 >
2. リバースエンジニアリングでできること
リバースエンジニアリングは、現物をもとに形状や寸法を取得し、設計データを再構築する技術です。図面が残っていない部品の再製作や、メーカーから供給されなくなった廃番部品の復元に利用できます。また、元の形状をそのまま再現するだけでなく、使用状況や製造方法に合わせて設計を見直すことも可能です。ここでは、製造現場における代表的な活用方法を紹介します。
2-1. 図面がない部品を再製作できる
製作図面やCADデータが残っていなくても、現物があれば部品を再製作できる場合があります。リバースエンジニアリングでは、3Dスキャンや寸法測定によって現物の形状を取得し、その情報をもとに製造に利用できるCADデータを作成します。
ただし、3Dスキャンで取得した点群データやポリゴンデータは、現物の表面形状を記録したものであり、そのままでは寸法変更や加工条件の設定が難しい場合があります。そのため、測定結果をもとに面や穴、曲面などを再構築し、製作用の設計データへ変換します。
摩耗や変形が生じている部品では、測定した形状をそのまま再現するのではなく、本来の寸法や相手部品との組み付けを考慮して形状を補正する必要があります。作成したCADデータは、部品の形状、材質、必要な精度、数量などに応じて、3Dプリントや切削加工などに活用できます。
2-2. 廃番部品の再製作や設備の延命につながる
長期間使用している設備では、メーカーの保守期間が終了し、交換部品を入手できなくなることがあります。そのような場合でも、故障した部品や同型の現物が残っていれば、リバースエンジニアリングによって再製作を検討できます。必要な部品を確保できれば、設備全体を交換せずに使い続けられる可能性があります。
2-2-1. 部品供給が終了していても再製作を検討できる
メーカーで生産が終了した部品や、海外製の古い機械に使われている部品は、型番を確認できても新品を調達できないことがあります。中古品や代替品が見つからない場合、現物から設計データを作成し、新たに製作する方法が選択肢になります。
ギア、カバー、ブラケット、ノブ、治具など、現物の形状や取付条件を確認できる部品であれば、再製作を検討できます。ただし、安全性に関わる部品や高い耐圧性が必要な部品などは、材質、強度、使用条件を詳しく確認しなければなりません。
2-2-2. 設備全体の更新を避けられる場合がある
一つの部品が入手できないために、正常に動作する設備全体を更新しなければならないケースがあります。必要な部品を再製作できれば、設備を継続して使用できる可能性があり、新しい設備の購入費や設置費を抑えることにつながります。
また、設備を更新する場合には、本体価格だけでなく、搬入、据付、試運転、操作教育、生産ラインの変更などにも費用と時間がかかります。既存設備を補修して使用できれば、こうした付随的な負担も抑えられる場合があります。
2-2-3. 設備停止による影響を抑えられる
交換部品が見つからない状態が続くと、設備の停止期間が長くなり、生産計画や納期にも影響が及びます。現物から部品を再製作する方法を早い段階で検討すれば、入手できない純正部品や中古部品を探し続けるよりも、復旧までの見通しを立てやすくなる場合があります。
使用頻度が高い部品や再び破損する可能性がある部品は、設計データを保管し、必要に応じて予備部品を製作しておくことも有効です。次回以降の調達期間を短縮しやすくなり、保守計画も立てやすくなります。
2-3. コピーだけでなく設計改善にも活用できる
リバースエンジニアリングは、現物と同じ形状を再現するためだけの技術ではありません。現物から再構築した設計データを基準に、破損しやすい箇所の補強や、使用環境に応じた材質変更、現在の製造方法に合わせた形状変更なども検討できます。
2-3-1. 破損や摩耗の原因を踏まえて形状を見直す
元の部品が繰り返し破損している場合、同じ形状で再製作しても、同様の不具合が発生する可能性があります。破損箇所や使用状況を確認し、肉厚を増やす、角部に丸みを設ける、荷重が集中しにくい形状へ変更するなどの対策を検討します。ただし、形状変更によって周辺部品との干渉や重量、動作に影響が生じることがあります。部品単体だけでなく、取付状態や使用条件も確認しながら設計します。
2-3-2. 使用環境に応じて材質や仕様を変更する
現物と同じ材質が入手できない場合や、元の材質では耐久性が不足している場合は、用途に応じて代替材料を検討します。熱が加わる場所では耐熱性、薬品や水分に触れる場所では耐薬品性や耐食性、繰り返し荷重がかかる場所では強度や疲労特性を考慮する必要があります。
樹脂部品を金属へ変更したり、金属部品を高機能樹脂へ変更したりできる場合もありますが、材質を変えると重量、摩擦、熱膨張、周辺部品への負荷も変化します。求められる性能を整理し、使用条件に適した材料を選ぶことが大切です。
2-3-3. 現在の製造方法に適した形状へ調整する
古い部品が鋳造や金型成形で作られていた場合、少量だけを同じ方法で再製作すると、型の製作費が大きな負担になることがあります。その場合は、必要な機能や取付寸法を維持しながら、現在利用できる製造方法に適した形状へ調整します。
例えば、一体成形されていた部品を分割する、切削工具が届きにくい箇所を見直す、3Dプリントで製作しやすい向きや形状へ変更するといった方法があります。製造方法に合わせて設計を見直すことで、少量製作のコストや加工上の制約を抑えられる場合があります。
3. リバースエンジニアリングで違法となるケースと注意点
リバースエンジニアリングは、現物を調査・測定する行為そのものが直ちに違法となるわけではありません。ただし、解析結果を利用して部品を製造・使用・販売する場合は、知的財産権や契約、営業秘密、業界規制などの確認が必要です。ここでは、部品を再製作する前に確認したい主な注意点を解説します。
3-1. リバースエンジニアリング自体が直ちに違法とは限らない
リバースエンジニアリングの適法性は、対象物、解析方法、利用目的によって異なります。そのため、「現物を測定する行為」と「測定結果を使って部品を製造・販売する行為」は分けて考える必要があります。
3-1-1. 解析と製造・販売は分けて考える
部品の構造や寸法を調べる行為と、その結果をもとに部品を製造・販売する行為では、確認すべき問題が異なります。解析自体が可能な場合でも、製造した部品が有効な特許権や実用新案権、意匠権などの範囲に含まれれば、権利侵害となる可能性があります。また、社内での検証用試作と、顧客への販売を目的とした製造でも、利用目的や影響は異なります。解析できることと、同じ部品を自由に製造・販売できることは同じではありません。
3-1-2. 所有している部品でも自由に複製できるとは限らない
正規に購入した製品や部品を所有していても、その部品に関する知的財産権まで取得したことにはなりません。現物を使用する権利と、同じ構造や外観を持つ部品を新たに製造する権利は分けて考える必要があります。特に、主要部分を新たに製造する場合や、再製作した部品を第三者へ販売する場合は、権利の有無を慎重に確認します。
3-2. 部品を再製作する前に確認したい知的財産権
部品の再製作では、技術的な仕組みに関する特許権や実用新案権、外観に関する意匠権、図面やCADデータに関する著作権などが問題になる可能性があります。ロゴや製品名を使用する場合は、商標権や不正競争防止法にも注意が必要です。
3-2-1. 特許権・実用新案権
部品の構造、機能、組み合わせ、製造方法などが、特許権や実用新案権によって保護されている場合があります。有効な権利の範囲に含まれる部品を、権利者の許諾なく製造・使用・販売すると、権利侵害となる可能性があります。登録情報は特許情報プラットフォーム「J-PlatPat」で検索できます。ただし、権利の有効性や対象範囲の判断には専門知識が必要なため、該当する権利が見つかった場合は弁理士などへ確認します。
3-2-2. 意匠権
部品や製品の外観が意匠権によって保護されている場合、同一または類似する外観の製品を製造・販売すると問題になる可能性があります。特に、外から見えるカバー、筐体、操作部品、装飾性のある部品などを再製作する場合は、意匠登録の有無を確認します。
3-2-3. 著作権
設計図面、CADデータ、取扱説明書、写真、ソフトウェアなどが、著作物として保護されている場合があります。第三者が作成した図面やCADデータを無断で複製・編集し、別の製品の製造に流用すると、著作権上の問題が生じる可能性があります。部品の形状と、図面やCADデータそのものは分けて考え、提供されたデータを利用する権限があるかを確認します。
3-2-4. 商標権・不正競争防止法
再製作した部品に元のメーカーのロゴ、ブランド名、型番などを付けると、正規品であるとの誤解を与える可能性があります。商標権の侵害や、商品の出所を混同させる表示とならないよう注意が必要です。再製作した部品を外部へ販売する場合は、製造元や対応用途を明確にし、純正品と誤認されない表示を行います。
3-3. 契約や秘密情報にも注意する
知的財産権だけでなく、購入時や取引時の契約によって、分解、解析、複製、改変などが制限されている場合があります。また、取引先から受け取った非公開図面や製造データを利用する場合は、秘密保持義務にも注意が必要です。
3-3-1. 使用許諾契約や取引契約を確認する
使用許諾契約、保守契約、取引基本契約などに、分解、解析、改変、第三者への製造委託を制限する条項が設けられている場合があります。法律上の権利侵害に当たらなくても、契約違反となる可能性があります。外部へリバースエンジニアリングを依頼する場合は、対象物を解析する権限と、第三者へ情報を提供できる権限があるかを確認します。
3-3-2. 営業秘密や非公開データを無断で利用しない
取引先から提供された図面、CADデータ、材料情報、加工条件などが、秘密情報として管理されている場合があります。これらを契約で認められた目的以外に使用したり、第三者へ提供したりしてはいけません。データの入手経路、利用目的、開示範囲を確認し、誰が利用する権限を持つのかを明確にしておきます。
3-4. 安全性が重視される部品は業界規制を確認する
知的財産権の問題がなくても、製作した部品をそのまま設備や製品に使用できるとは限りません。医療機器や航空機、人命や設備の安全に関わる部品では、設計、製造、検査、記録、取付けなどに所定の手続が必要になる場合があります。
3-4-1. 医療機器に使用する部品
医療機器に使用する部品を再製作する場合は、承認・認証された仕様や、製造販売業者の品質管理体制への影響を確認する必要があります。形状を再現できても、独自に部品を交換することで安全性や承認内容に影響する可能性があります。対象となる機器や部品の役割に応じて、製造販売業者や規制の専門家へ確認します。
3-4-2. 航空機に使用する部品
航空機部品は、形状や材質を再現できても、任意に製作して取り付けられるものではありません。製作、整備、改造、取付けには、耐空性基準への適合確認や、認定された事業者による管理などが必要になる場合があります。使用する国や機体によって必要な手続が異なるため、関係する航空当局、運航者、整備事業者などへ確認します。
【参考】
航空機やその装備品に使用する部品については、独自に製作・交換せず、航空法上必要となる認定や基準適合性を確認する必要があります。制度の概要は、国土交通省航空局「航空機及び装備品等に対する証明制度」で確認できます。
3-4-3. 人命や設備の安全に関わる部品
自動車、鉄道、昇降機、圧力設備、生産機械などでも、破損によって人命や設備へ重大な影響を及ぼす部品があります。このような部品は、形状だけでなく、材料特性、強度、耐久性、検査方法、トレーサビリティなどの確認が必要です。ブレーキ、操舵、吊り上げ、圧力保持などの安全機能に関わる部品は、独自判断で置き換えず、メーカーや設備管理者、専門技術者へ確認します。
3-5. 判断が難しい場合は製作前に専門家へ確認する
知的財産権の侵害に当たるかどうかは、権利の内容や存続状況、製作目的、販売の有無、契約内容などによって異なります。他社製品をもとに部品を再製作する場合や、再製作した部品を販売する場合は、製作前に弁理士や弁護士へ相談することが重要です。医療機器や航空機などの規制対象分野では、メーカー、認証機関、所管官庁などにも確認してください。

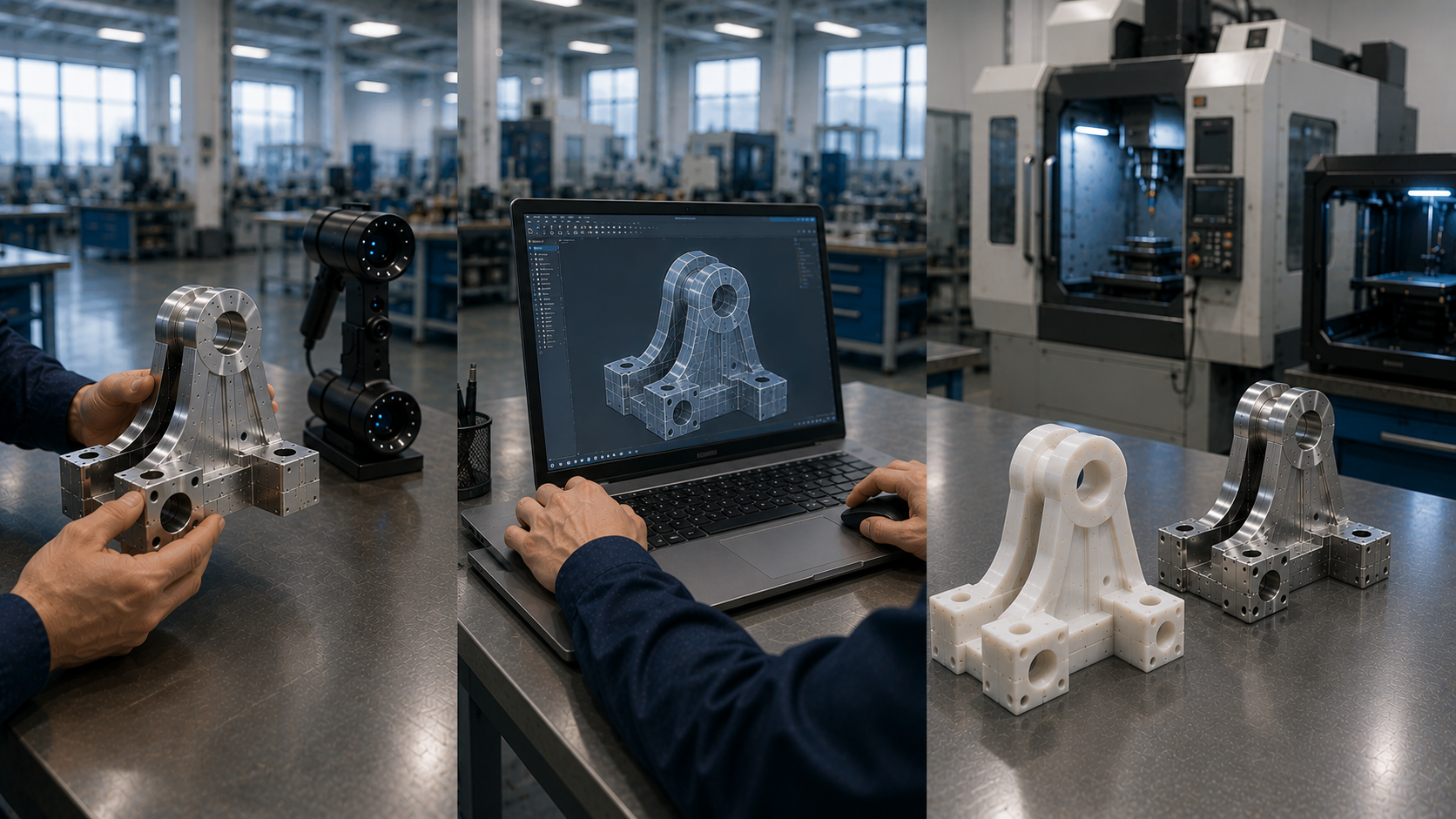

4. リバースエンジニアリングの一般的な手順
リバースエンジニアリングでは、現物の形状や材質、使用状況などを調査し、得られた情報から設計データを再構築します。その後、必要に応じて試作や検証を行い、用途に適した方法で部品を製作します。対象物や目的によって工程は異なりますが、一般的には次のような手順で進めます。
4-1. 目的と対象部品を確認する
最初に、リバースエンジニアリングを行う目的と、対象となる部品の状態を確認します。部品を同じ仕様で再製作するのか、破損や摩耗を補正するのかによって、必要な測定や設計の進め方が変わります。また、使用環境や要求精度、材質、安全性なども事前に整理しておく必要があります。
4-1-1. 再製作の目的を整理する
対象部品をどのような目的で再製作するのかを整理します。図面が残っていない部品の再製作、生産終了部品の代替、予備部品の確保、破損部分の改善など、目的によって設計の進め方が異なります。元の部品をそのまま再現するのか、摩耗や破損の原因を踏まえて形状を見直すのかも、事前に決めておきます。
4-1-2. 部品の状態と使用条件を確認する
対象部品に摩耗、変形、欠損、腐食などがある場合、現物の形状をそのまま測定しても、元の設計を正確に再現できないことがあります。そのため、正常な部分との比較や、組み合わされる相手部品との関係を確認しながら、本来の形状や寸法を推定します。 あわせて、部品にかかる荷重、温度、振動、摩擦、薬品への接触など、実際の使用環境も確認します。外観が同じでも、材質や強度が用途に合っていなければ、必要な性能を満たせないためです。
4-1-3. 必要な精度と確認項目を決める
部品の用途によって、求められる測定精度や確認すべき項目は異なります。外装カバーのように外形が重要な部品と、軸や軸受のようにはめ合い精度が重要な部品では、測定方法も異なります。
寸法だけでなく、材質、硬度、表面粗さ、幾何公差などの情報が必要になる場合もあります。すべてを一律に測定するのではなく、部品の機能に影響する箇所を見極め、必要な測定方法や検査内容を決めます。
4-2. 現物から必要な情報を取得する
対象部品の形状や寸法、材質などを確認し、設計データの作成に必要な情報を取得します。測定方法は部品の大きさ、形状、材質、必要な精度によって使い分けます。3Dスキャンだけで完結するとは限らず、接触式の寸法測定や材質分析を組み合わせることもあります。
4-2-1. 3Dスキャンや寸法測定で形状を取得する
複雑な曲面や自由曲面を持つ部品では、3Dスキャナーを使用して表面形状を取得します。取得した点群やメッシュデータは、後のCADデータ作成に利用できます。
一方、穴径、軸径、中心間距離、取付面など、機能に直接関わる寸法は、ノギスやマイクロメーター、三次元測定機などを使って確認する場合があります。対象部品の形状と求められる精度に応じて、3Dスキャンと寸法測定を使い分けることが重要です。
4-2-2. 材質や表面状態を確認する
部品の性能を再現するには、形状だけでなく、材質や表面処理についても確認する必要があります。同じ形状で製作しても、材質の強度、耐熱性、耐摩耗性、耐食性などが異なれば、元の部品と同じように使用できない可能性があります。
材質が不明な場合は、必要に応じて成分分析や硬度測定などを行います。また、めっき、焼入れ、研磨、コーティングなどの表面処理が施されていないかも確認します。分析結果と使用環境を踏まえて、元と同等の材質にするか、代替材を選ぶかを検討します。
4-2-3. 組み付け状態や部品の機能を確認する
部品単体の形状だけでなく、周囲の部品とどのように組み合わされ、どの部分が機能に影響しているかを確認します。取付穴の位置、接触面、回転部のすき間、シール面、荷重がかかる方向などは、再製作後の動作を左右する重要な情報です。
摩耗や破損が生じている場合は、単に欠けた部分を元に戻すだけでなく、原因を推定することも必要です。組み付けのずれ、過大な荷重、潤滑不足などが原因であれば、元の形状をそのまま再現しても同じ不具合が繰り返される可能性があります。
4-3. 取得した情報から設計データを作成する
測定や分析によって得られた情報をもとに、部品のCADデータや図面を作成します。ただし、現物には摩耗や変形が生じている場合があるため、取得した形状をそのままデータ化すればよいとは限りません。部品の機能や組み付け状態を考慮しながら、本来必要と考えられる形状や寸法を再構築します。
4-3-1. 測定データをもとにCADデータを作成する
3Dスキャンで取得した点群やメッシュデータ、寸法測定の結果などをもとに、製作用のCADデータを作成します。スキャンデータは現物の表面形状を記録したものであり、そのままでは寸法変更や加工条件の設定が難しい場合があります。そのため、平面、円筒、穴、曲面などの形状を整理し、製作方法に適した3D CADデータへ再構築します。必要に応じて、部品図や寸法、公差なども設定します。
4-3-2. 摩耗や変形を考慮して形状を補正する
長期間使用された部品には、摩耗、変形、欠損などが生じていることがあります。現物の形状をそのままCADデータにすると、劣化した状態まで再現してしまう可能性があります。
正常に残っている部分、左右対称の形状、相手部品との関係、過去の写真や資料などを参考にしながら、本来の形状や寸法を推定します。推定が難しい部分については、試作や組み付け確認を行いながら調整します。
4-3-3. 必要に応じて設計を見直す
測定結果や使用状況を踏まえ、元の形状をそのまま再現するのか、必要に応じて設計を変更するのかを判断します。設計変更を行う場合は、周辺部品との組み付け、強度、耐久性、安全性などへの影響を確認します。
4-4. 試作・検証を行う
作成した設計データが実際の用途に適しているかを確認するため、必要に応じて試作品を製作します。試作では、外形や寸法だけでなく、相手部品との組み付け、干渉の有無、可動範囲、実際の動作なども確認します。
形状や取付位置の確認が目的であれば、3Dプリントによる樹脂試作を活用できる場合があります。一方、荷重がかかる部品や熱、摩耗の影響を受ける部品では、実際に使用する材料や製造方法に近い条件で試作する必要があります。
試作の結果、寸法のずれや干渉、強度不足などが見つかった場合は、CADデータを修正して再度確認します。特に、摩耗や欠損によって元の寸法を正確に測れない部品では、試作と組み付け確認を繰り返しながら、本来必要な形状や寸法を絞り込んでいきます。
4-5. 製作方法を決めて部品を製造する
設計データと試作結果をもとに、部品の材質、形状、数量、要求精度に適した製作方法を選びます。主な方法には、切削加工、3Dプリント、板金加工、鋳造などがあります。
複雑な内部形状や少量生産では3Dプリントが適する場合があります。一方、高い寸法精度や表面品質が必要な金属部品では、切削加工が適していることがあります。形状だけでなく、強度、耐熱性、耐摩耗性、コスト、納期などを踏まえて判断します。
このように、リバースエンジニアリングでは、現物を測定するだけでなく、部品の用途や状態を確認し、設計データの作成、試作、検証を経て製作方法を決定します。対象物の状態や求められる精度によって必要な工程は異なるため、目的に応じて測定方法や製造方法を選ぶことが重要です。
5. 3Dプリント×リバースエンジニアリングの活用法
リバースエンジニアリングによって作成したCADデータは、切削加工や鋳造などさまざまな方法で製作できます。その中でも、試作や少量生産、図面がない部品の再製作では、3Dプリントとの相性が良く、多くの製造現場で活用されています。ここでは、代表的な活用例を紹介します。
5-1. 試作・製品開発への活用
リバースエンジニアリングで作成した設計データは、3Dプリントを活用することで短期間で試作品として形にできます。設計変更にも柔軟に対応できるため、試作と評価を繰り返しながら製品を改善したい場合に適しています。

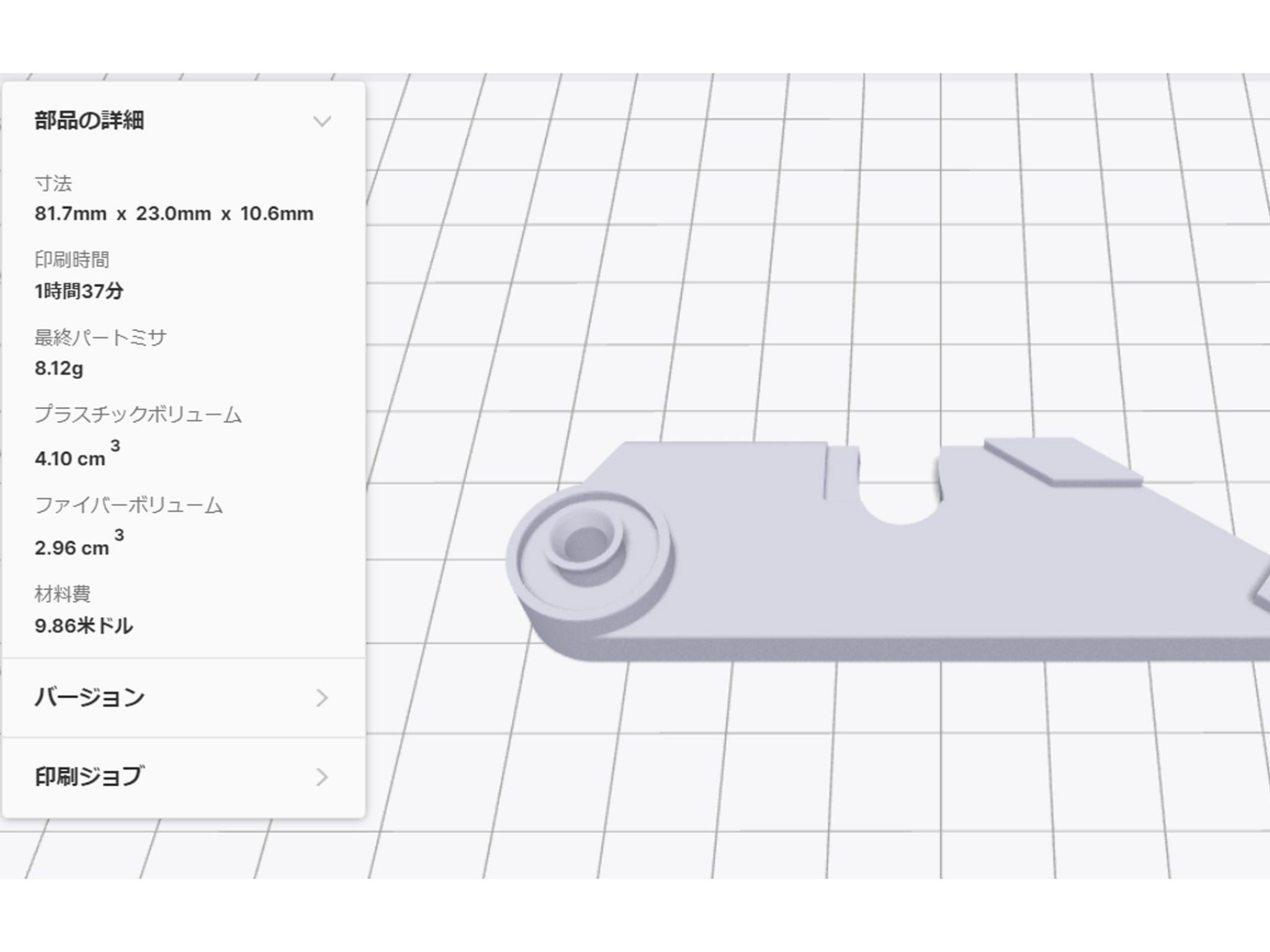

5-1-1. 短期間で試作品を製作できる
リバースエンジニアリングで再構築したCADデータを活用することで、短期間で試作品を製作できます。切削加工では工程が増えやすい複雑な形状でも、3Dプリントであれば比較的短期間で形状を確認できる場合があり、開発期間の短縮につながります。
5-1-2. 設計変更を繰り返しやすい
試作品を評価した結果をCADデータへ反映し、再度3Dプリントすることで、設計変更を短いサイクルで繰り返せます。組み付けや動作を確認しながら改善を進められるため、製品開発の効率化につながります。
5-1-3. 試作コストや開発期間を抑えられる
金型が不要な3Dプリントは、少量の試作品を製作する場合に適しています。必要な数量だけ製作できるため、試作段階でのコストを抑えながら設計を検証できます。
5-2. 部品再製作への活用
図面が残っていない部品や、生産終了によって交換部品が入手できない場合でも、リバースエンジニアリングと3Dプリントを組み合わせることで、部品の再製作につなげられる場合があります。
5-2-1. 現物から設計データを再構築して製作できる
現物を3Dスキャンや寸法測定によってデータ化し、CADデータを作成することで、図面がない部品でも再製作を検討できます。複雑な形状の部品でも、設計データをもとに試作・検証を進められます。
5-2-2. 補修部品を必要な数量だけ製作できる
金型を必要としない3Dプリントは、保守用部品や補修部品などの少量製作に適しています。従来の製造方法ではコストが見合いにくい数量でも製作を検討しやすく、在庫を多く持たずに、必要なタイミングで必要な数量だけ部品を用意できる場合があります。
5-3. 改善設計の試作と少量製作への活用
リバースエンジニアリングで再構築した設計データに改善内容を反映し、3Dプリントで試作することで、変更後の形状や組み付けを短期間で確認できます。評価結果をCADデータへ反映しやすく、改善案の検証から少量製作まで進められる点が特長です。
5-3-1. 改善した形状を試作して確認できる
肉厚の変更や補強、軽量化などを設計データへ反映し、3Dプリントで試作することで、組み付けや干渉、操作性などを現物で確認できます。問題が見つかった場合はCADデータを修正し、再度試作することで改善案を段階的に検証できます。
5-3-2. 仕様の異なる部品を少量ずつ製作できる
設備ごとに寸法や取付条件が異なる部品、一品物の治具、仕様違いの補助部品なども、設計データを個別に調整して製作できます。品種ごとに金型を用意する必要がないため、複数の仕様を少量ずつ製作する用途に適しています。
5-3-3. 試作から製作まで同じ設計データを活用できる
リバースエンジニアリングで作成したCADデータは、形状確認の試作だけでなく、条件が合えば最終部品の製作にも活用できます。試作結果を反映したデータを保管しておけば、仕様変更や追加製作にも対応しやすくなります。
リバースエンジニアリングで再構築した設計データは、3Dプリントによる試作、補修部品の再製作、個別仕様の少量製作などに活用できます。用途や必要な性能に応じて、他の製造方法と比較しながら適した方法を選ぶことが大切です。
3Dプリントによる試作や部品製作を検討している方は、当社の［3Dプリントサービス］もご覧ください。設計データの作成からリバースエンジニアリング、3Dプリントによる試作・製作まで、一貫した対応内容をご紹介しています。
6. よくある質問（FAQ）
Q1. リバースエンジニアリングと3Dスキャンは何が違いますか？
3Dスキャンは、対象物の表面形状を点群やポリゴンデータとして取得する測定方法です。一方、リバースエンジニアリングは、測定したデータをもとに形状や構造を分析し、製造に利用できるCADデータへ再構築する一連の工程を指します。そのため、3Dスキャンはリバースエンジニアリングで用いる手段の一つです。部品によっては、接触式測定やノギス、マイクロメーターなどを組み合わせることもあります。
Q2. 図面がなくてもリバースエンジニアリングできますか？
現物があれば、図面がない部品でもリバースエンジニアリングを検討できます。現物の寸法や形状を測定し、その結果をもとにCADデータを再構築します。ただし、内部形状を確認できない部品や、摩耗・変形が大きい部品は、現物だけでは元の寸法を判断できない場合があります。その場合は、周辺部品との組み付けや使用状況、同型部品などの情報も参考にして設計します。
Q3. リバースエンジニアリングは3Dプリント以外にも活用できますか？
リバースエンジニアリングで作成したCADデータは、3Dプリントだけでなく、切削加工、板金加工、鋳造、金型製作などにも活用できます。適した製造方法は、部品の材質、寸法、必要な強度、数量、精度、予算などによって異なります。試作や少量製作、複雑な形状では、金型を必要としない3Dプリントが選択肢となる場合があります。
Q4. 摩耗や破損した部品でもリバースエンジニアリングできますか？
摩耗や破損がある部品でも、残っている形状や周辺部品との関係から元の寸法を推定できれば、リバースエンジニアリングを検討できます。左右対称の形状、同じ設備で使われている同型部品、取付部の寸法、過去の写真などが復元の手掛かりになります。
特に、図面が残っていない部品、メーカーから供給されなくなった廃番部品、少量だけ必要な補修部品などに活用されています。ただし、損傷が大きく元の形状を判断できない場合や、安全性に関わる部品では、再製作が難しいこともあります。
7. まとめ
リバースエンジニアリングは、現物の形状や寸法、構造を調査し、製造に利用できる設計データを再構築する技術です。図面が残っていない部品や、生産終了によって入手できなくなった部品でも、現物から必要な情報を取得できれば、再製作を検討できる場合があります。また、元の形状を再現するだけでなく、摩耗や破損の補正、使用環境に応じた材質変更、破損しやすい箇所の改善などにも活用できます。
ただし、3Dスキャンで現物の形状を取得するだけでは、リバースエンジニアリングは完結しません。部品の機能や組み付け状態、必要な精度、材質、使用環境を確認し、取得した情報を製造に適したCADデータへ再構築する必要があります。そのうえで、形状や数量、要求性能に応じて、3Dプリントや切削加工などから適切な製造方法を選ぶことが重要です。リバースエンジニアリングを有効に活用するには、現物の測定から設計、試作、検証、製作までを一連の工程として検討する必要があります。
当社では、3Dスキャンによる現物のデジタル化から、CADモデリング、3Dプリントによる試作・部品製作まで一貫して対応しています。図面がない部品や生産終了（廃番）部品の再製作はもちろん、試作品の製作や少量生産にも対応可能です。用途や必要な精度に応じて、適した造形方式や材料をご提案します。
「図面がない部品を再製作したい」「現物しか残っていない部品をデータ化したい」といった課題がありましたら、現物の状態や用途が分かる情報をご用意のうえ、［お問い合わせページ］よりお気軽にご相談ください。
