チョコ停とは、生産ラインにおいて数秒から数分程度の短時間だけ設備が停止する現象です。放置すると稼働率の低下や品質不良を招き、1回あたりは短時間でも、積み重なることで年間では大きな損失につながるため、早期の対策が求められます。本記事では、チョコ停が発生する原因から損失額の考え方、見える化の手順と具体的な対策までを順番に整理します。

1. チョコ停とは

チョコ停は、製造現場において頻発しやすい短時間の設備停止を指す言葉です。基本的な定義と位置づけを整理します。

1-1. 短時間で復旧する設備停止

チョコ停は、機械トラブルやワークの詰まりによって発生する「ちょこっとした停止」の略称です。数秒から数分程度で復旧できるケースが多く、作業者が少し手を加えればすぐにラインが再稼働します。しかし、1回あたりの停止時間は短くても、1日のうちに何度も繰り返されると、月間・年間では数時間から数百時間規模の停止となり、生産性を大きく低下させる原因になります。

1-2. JISでは「小故障」の通称として扱われる

日本産業規格（JIS Z 8141:2022）の用語定義において、チョコ停は「故障」の注釈の中で「小故障」の通称として扱われています。具体的には、設備の部分的な停止又は設備の作用対象の不具合による停止で、短時間に回復できる故障を「小故障（通称として、チョコ停）」と定義しています。現場用語として定着しているチョコ停ですが、規格上でも設備故障の分類の一つとして位置づけられています。

1-3. 7大ロスの一つに数えられる

チョコ停は、TPM（全員参加の生産保全）活動で定義される「設備の7大ロス（シャットダウンロスを含め8大ロスとする場合もある）」の一つである「チョコ停・空転ロス」に該当します。設備が本来の性能を発揮できていない状態を示す指標であり、設備総合効率（OEE）や稼働率を直接的に押し下げる要因です。設備の故障ロスや段取り・調整ロスと並び、生産性向上や設備改善を進めるうえで、優先的に削減すべきロスの一つとされています。

2. チョコ停とドカ停の違い

現場で発生する設備停止は、規模に応じてチョコ停とドカ停に区別されます。両者の違いを判断する基準について確認します。

2-1. 簡単な処置で復旧できるのがチョコ停

作業者がスイッチを入れ直したり、詰まったワークを取り除いたりするだけで再稼働できるのがチョコ停の特徴です。設備自体が破損しているわけではないため、専門的な保全スキルを持たないオペレーターでも対応できます。根本原因が残ったままでも再稼働できるため、同じ停止が繰り返されやすく、後述する「見逃される理由」にもつながります。

2-2. 部品交換が要るのがドカ停

ドカ停は「ドカッと長時間停止する」状態を指し、設備の破損や部品の寿命などによって発生します。復旧には保全担当者による部品交換や本格的な修理作業が必要となります。停止時間が長く生産への影響が大きいため、優先的に復旧・修理が行われます。現場でも緊急事態として即座に情報が共有されるのが一般的です。

2-3. 停止時間の明確な基準はない

チョコ停とドカ停を分ける停止時間に、業界共通の厳密な定義はありません。一般的にはチョコ停を数秒〜数分程度、ドカ停を数十分以上の停止として扱うケースが多いものの、工場や工程によって基準は異なります。タクトタイムが短いラインでは1分程度の停止でも大きな影響を及ぼすため、実際の現場では停止時間よりも「簡単な処置で復旧できるか」「部品交換や修理が必要か」といった復旧方法を基準に判断されることが一般的です。

【関連記事】
工場の機械トラブル原因と対策｜損失を最小限に抑える具体的な対処法とは？ – KUWABARA 3D PRINT

3. チョコ停が見逃される理由

チョコ停は生産性を大きく阻害する要因でありながら、発生時間が短いため原因が特定されにくく、改善活動につながりにくい傾向があります。そのため、まずはチョコ停の発生状況を「見える化」し、原因を把握することが改善の第一歩になります。

3-1. 復旧優先で記録が後回しになる

現場の作業者は、止まったラインを一秒でも早く再稼働させることが最大の使命だと考えています。そのため、エラーを解除して設備が動き出すと、なぜ止まったのかを詳しく調べる前に通常の作業に戻ってしまいます。結果として「いつ・どこで・何が原因で止まったのか」という情報が十分に残らず、根本対策まで至らず、同じチョコ停を繰り返してしまうケースが少なくありません。

3-2. 停止時間が短く記録に残りにくい

数秒から数十秒で終わるような短い停止は、日報やチェックシートに手書きで記録することが実質的に不可能です。作業者が記録している間にもラインは再稼働しており、記録作業自体が新たな作業遅れを生む原因になります。人間の記憶にも留まりにくいため、月次の集計で停止時間を振り返った際に、初めてチョコ停が積み重なっていたことに気付くケースも少なくありません。

3-3. PLC履歴だけでは状況が分からない

設備の制御装置（PLC）にはエラーコードや停止時間がログとして残りますが、それらの情報だけではチョコ停の真因を特定することはできません。例えば「センサ異常」という履歴が残っていても、その原因がワークの変形なのか、センサ自体の汚れなのかまではログだけでは判断できません。そのため、PLCのログだけで判断するのではなく、現場の状況や作業記録などと照らし合わせながら原因を分析することが重要です。

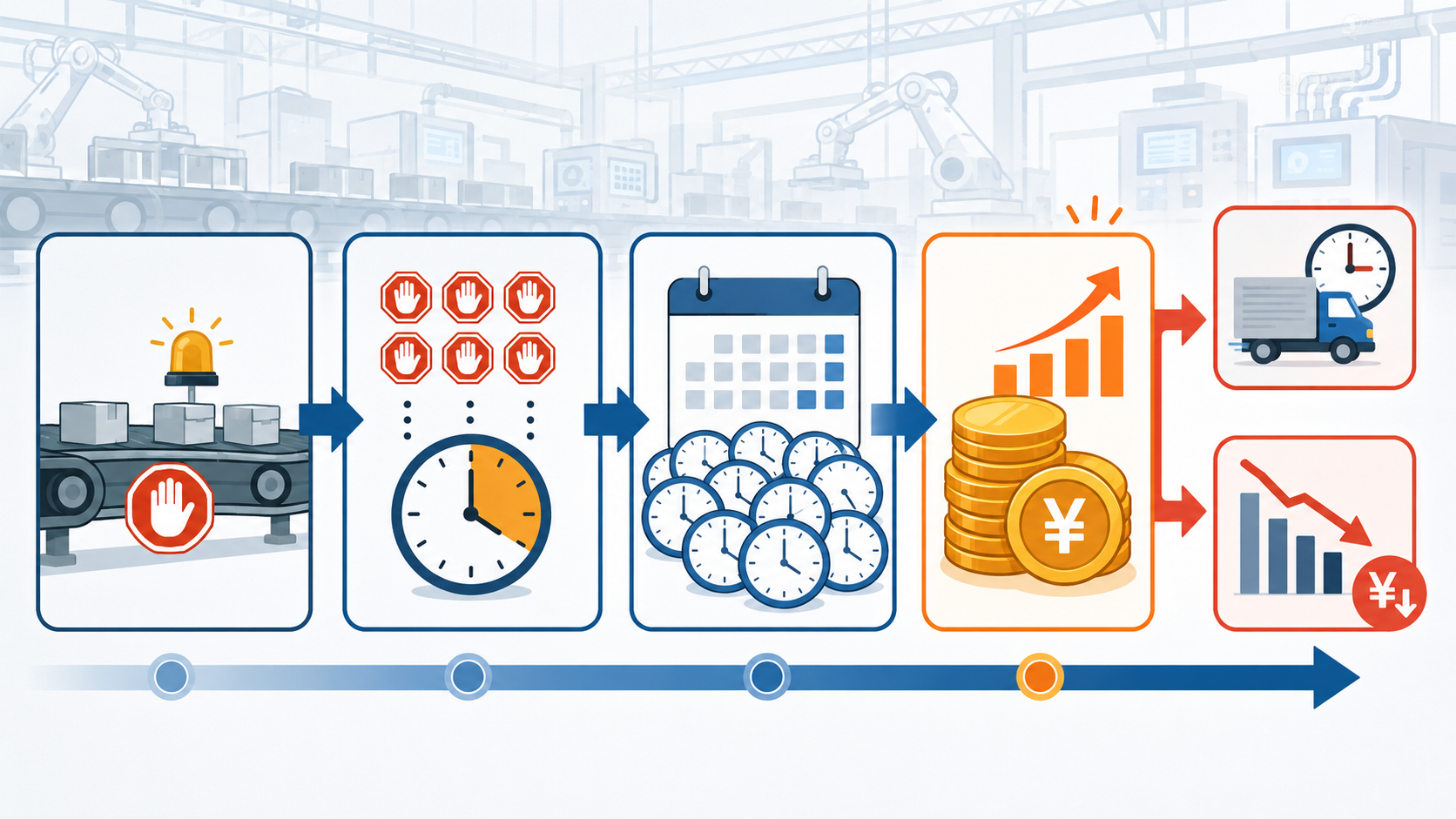

4. チョコ停が工場に与える影響

1回あたりは数秒から数分程度の停止でも、1日に何度も繰り返されることで、生産性や品質、収益に大きな影響を及ぼします。ここでは、チョコ停が工場にもたらす代表的な影響を紹介します。

4-1. 稼働率が下がり納期遅延を招く

チョコ停が頻発すると設備の正味稼働率が著しく低下し、1日あたりの生産目標を達成できなくなります。予定していた生産数を補うために残業や休日出勤が発生し、労務費の増加に直結します。さらに工程間の連携が崩れることで、最終的な出荷納期に遅れが生じ、顧客からの信用低下や、追加コストの発生につながる恐れもあります。

4-2. 生産リズムが乱れ品質が低下する

設備が止まったり動いたりを繰り返すと、一定の温度や圧力を保つ必要がある加工工程では条件にバラつきが生じます。作業者も再起動の手順に追われて手元が狂いやすくなり、ヒューマンエラーによる不良品が発生するリスクが高まります。チョコ停は単なる稼働時間のロスだけでなく、製品品質のバラつきや不良品の発生を招く要因にもなります。

4-3. チョコ停は年間で大きな損失につながる

損失額の目安は、「1日あたりの累計停止時間 × 稼働日数 × 時間あたりチャージレート」で概算できます。
例えば、1時間あたり合計5分のチョコ停が発生するラインを想定した場合、1日（8時間稼働）で約40分、1か月（20日稼働）で約13時間の停止となります。年間240日稼働すると仮定した場合、年間の停止時間は約160時間です。ラインのチャージレート（時間あたりの加工価値）が1万円／時間であれば、1ラインだけでも年間約160万円の機会損失が発生する計算です。
さらに、同様のラインを複数保有する工場や企業では、年間で数千万円規模の機会損失につながる可能性もあります。チョコ停は1回あたりの停止時間こそ短いものの、発生回数が多いため、累積すると工場全体の収益や生産性に大きな影響を及ぼします。

【関連記事】
工場のコスト削減アイデア10選！具体的な方法と成功に導く手順を解説  – KUWABARA 3D PRINT

5. チョコ停の主な原因

チョコ停は一つの原因だけで発生するとは限らず、設備やワーク、材料、作業方法など複数の要因が重なって発生することもあります。ここでは代表的な原因を紹介します。

5-1. センサの誤検知で停止する

自動機に設置された光電センサや近接センサが、本来とは異なるタイミングで反応して設備を止めてしまうケースです。センサのレンズ面に付着した油汚れや切り粉、または振動による取り付け位置の微細なズレが原因となります。設備本体に異常がなくても、センサが異常を検知すると安全のためラインは停止します。そのため、定期的な清掃や位置調整などの日常点検が重要です。

5-2. ワークの詰まりや転倒が起きる

搬送コンベアやパーツフィーダにおいて、製品（ワーク）が引っ掛かったり転倒したりすることで流れが滞る現象です。製品の形状に対してガイドの幅が適切でなかったり、搬送速度のバランスが崩れたりした際に発生します。作業者が手でワークの向きを直せばすぐに復旧しますが、根本的にはガイド形状や搬送部品を見直さない限り同じ現象を繰り返します。こうした部品は、実際の搬送状態を確認しながら形状を調整する必要があるため、試作と検証を繰り返して最適化するケースも少なくありません。その際、3Dプリンターを活用すれば、形状を変更した試作品を短期間で用意し、改善案を効率的に検証できます。

5-3. 前工程の品質バラつきが影響する

自工程の設備には問題がなくとも、前工程から流れてきた部品の寸法や形状にバラつきがある場合、治具に正しくセットできずチョコ停の要因となります。バリが残っていたり、微妙な反りがあったりすると、自動機のチャックがワークを掴み損ねます。この場合は自工程だけで対策を完結させることが難しく、前工程を含めた工程全体で品質管理を見直すことが重要です。

5-4. 部品や材料の供給が滞る

自動組み立て機や包装機では、部品や包装フィルムの補充が間に合わず、設備が停止したり、加工を行わないまま動作したりすることがあります。後者は「空転ロス」に該当します。作業者が別の作業にかかりきりになって補充のタイミングを見逃したり、材料の保管場所が遠くて運搬に時間がかかったりすることが原因で発生する傾向があります。部品供給のタイミングや保管場所の見直しなど、運用面の改善によって防げるケースも少なくありません。

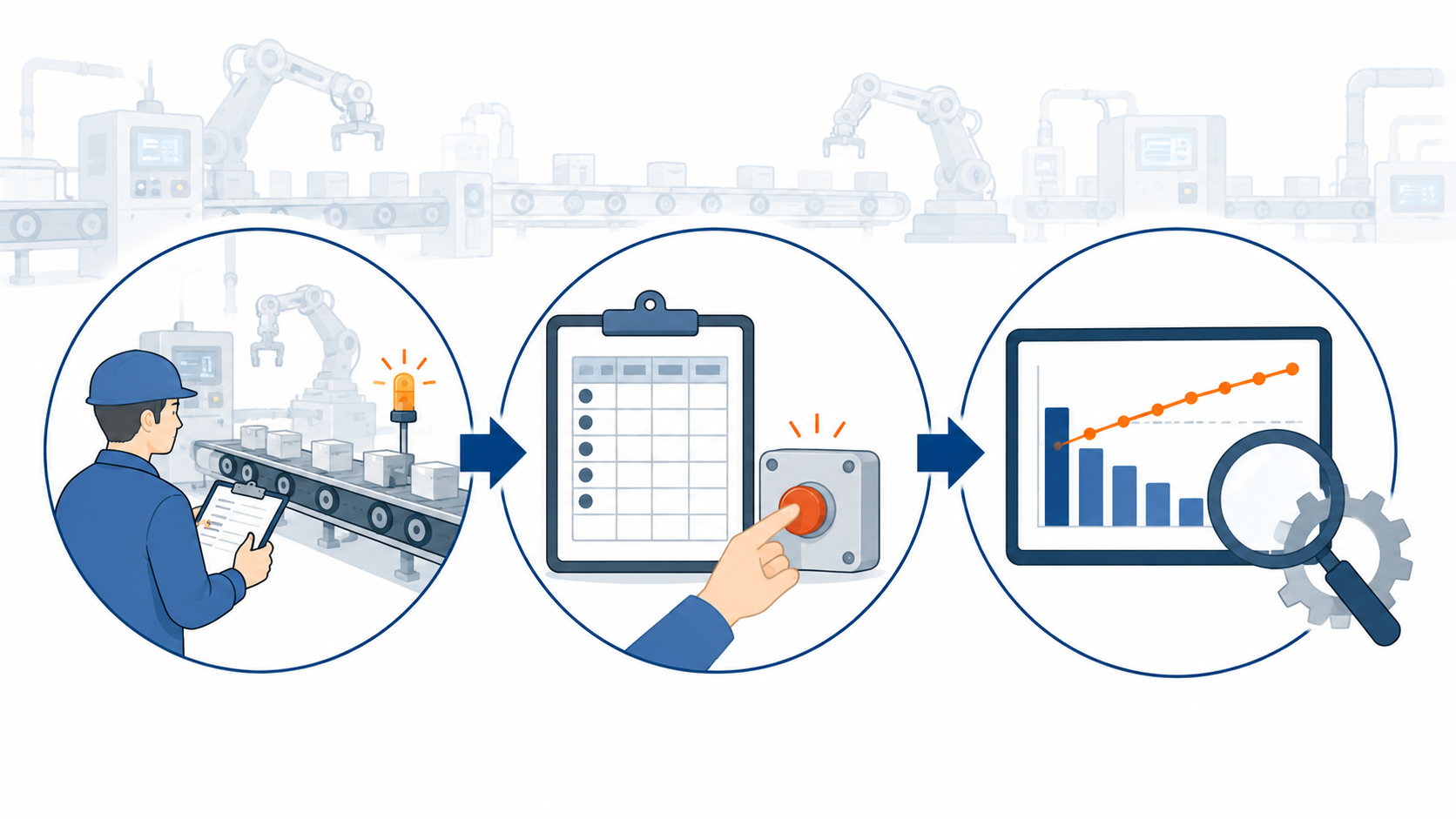

6. チョコ停を見える化する手順

チョコ停の原因を特定して改善につなげるには、まず発生状況を「見える化」することが重要です。ここでは、現場で実践しやすい基本的な手順を紹介します。

6-1. ワークサンプリングで分類する

まずは現場を一定の間隔で観察し、設備がどのような状態で停止しているかを分類するワークサンプリングを実施します。ワークサンプリングとは、一定間隔で現場の状態を観察し、設備や作業者がどのような状態にあるかを記録・分類する調査手法です。作業者が機械を操作している時間、エラー解除をしている時間、部品を取りに行っている時間などを記録していきます。これにより、どの作業や設備でチョコ停への対応時間が多いのかを客観的に把握できるようになります。

6-2. 記録表で発生回数を集計する

対象となる設備やラインを絞り、発生したチョコ停の現象と回数を記録表（チェックシート）に集計します。手書きが難しい場合は、各装置に押しボタン式のカウンターを設置し、「ワーク詰まり」「センサ異常」などのボタンを復旧時に押してもらう簡易的な仕組みを導入するのも効果的です。正確な時間よりも、まずは発生頻度を把握し、どの現象から優先的に改善すべきかを整理することが重要です。

6-3. パレート図で影響の大きい原因を絞る

集計したデータを現象別の発生頻度順に並べた棒グラフに、累積比率を折れ線グラフで重ねたパレート図を作成します。チョコ停の原因には偏りがあり、少数の原因が停止回数や停止時間の大きな割合を占めているケースがあります。すべての要因に一律で対策を打つのではなく、パレート図から影響の大きい原因を見極め、限られた時間やコストの中で改善効果を最大化できるよう、優先順位を付けて対策を進めることが重要です。

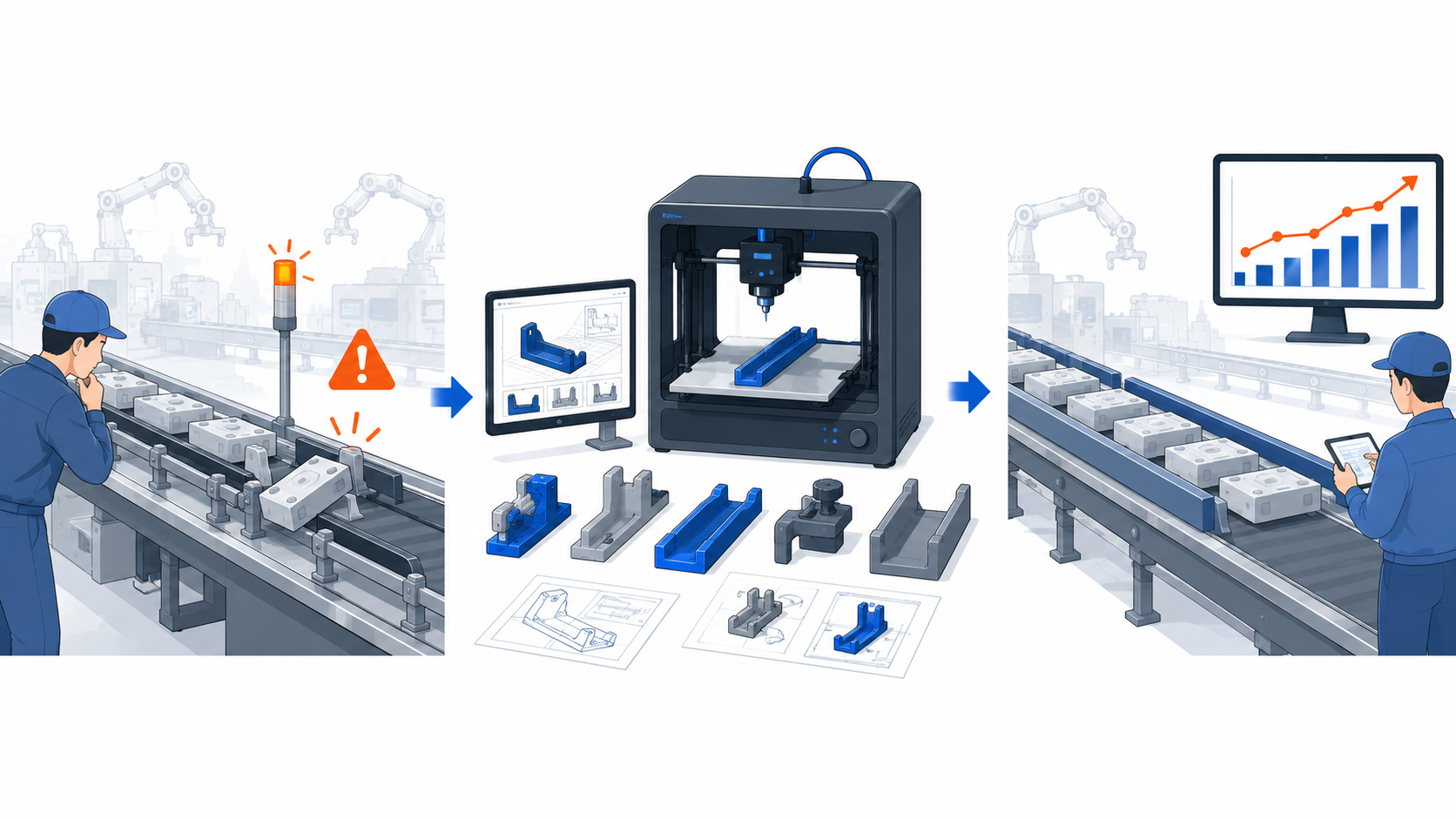

7. チョコ停の対策と改善策

見える化によって真因を特定した後は、優先度の高い原因から改善を進めます。改善は一度で終わらせるのではなく、効果を検証しながら継続的に取り組むことが重要です。

7-1. 記録を徹底し現状を把握する

改善活動を始める前段階として、チョコ停の発生日時・箇所・現象を継続的に記録するルールを現場に定着させます。記録の手間を最小限にするため、タブレット端末でのタップ入力や、音声入力システムなどを活用する方法もあります。現状を正しく把握することが、効果的な改善策を立案・検証するための土台となります。

7-2. 影響の大きい原因から優先して対策する

パレート図で特定した上位の原因に対して、具体的な改善策を立案し実行します。センサの汚れが原因であればエアブローによる自動清掃機構を追加し、ワークの詰まりが原因であればガイドの形状を見直します。現場のアイデアを取り入れつつ、改善効果と実施コストのバランスを考えながら、実現しやすいものから着手することが継続のポイントです。

7-3. 対策後に効果を検証する

対策を実施した後は、一定期間をおいて再びデータを集計し、チョコ停の発生件数や停止時間がどれだけ減少したかを検証します。もし効果が出ていない場合は真因の見立てが間違っていた可能性があり、再度原因分析に戻る必要があります。改善活動は一度で終わらせず、PDCAサイクルを継続し、改善内容をブラッシュアップしていくことが重要です。

7-4. 治具や部品の試作に3Dプリンターを活用する

ワークの詰まりを防ぐガイドや位置決め治具などは、一度で最適な形状が決まるとは限らず、現場で試作と検証を繰り返しながら改善するケースが少なくありません。しかし、従来の金属加工では外注コストや納期の制約があり、改善のたびに時間と費用がかかることが課題でした。
3Dプリンターを活用すれば、樹脂製の治具やガイド部品を短期間で製作し、現場で繰り返し検証できます。造形方式やサイズなどの条件によっては、設計変更から数時間～数日程度で試作品を用意できるため、チョコ停対策のトライアンドエラーを効率化し、改善サイクルの短縮につながります。

治具やガイド部品の設計・製作について詳しく知りたい方は、以下の記事も参考にしてください。

【関連記事】
部品の試作を成功させる手順とは？後悔しない外注先の選び方を解説 – KUWABARA 3D PRINT

【関連記事】
複雑形状の部品はどう作る？3Dプリントを活用した製作方法と設計の考え方 – KUWABARA 3D PRINT

8. チョコ停対策に役立つツール

人手による記録や監視だけでは、すべてのチョコ停を把握することは困難です。IoTやカメラ、PLCなどのデジタルツールを活用することで、発生状況の見える化や原因分析を効率的に行えるようになります。ここでは代表的なツールを紹介します。

8-1. IoTセンサで発生を自動検知する

既存の設備に後付けできるIoTセンサを活用すれば、設備が停止したタイミングや稼働状況を自動的にクラウドへ記録できます。作業者が手書きで記録する手間を省けるだけでなく、電流値や振動データの変化からチョコ停が発生しやすい条件や傾向を把握し、予防保全につなげられる場合もあります。

8-2. 工場カメラで停止前後を記録する

ラインの要所にネットワークカメラを設置し、PLCの異常信号と連動して「停止前後の数十秒間」だけを切り取って録画するシステムが効果を発揮します。これにより、夜間や無人稼働時に発生したチョコ停でも、翌朝に映像を見返して「ワークがどの位置でどのように引っ掛かったか」を視覚的に確認できます。PLCのログだけでは分からない現場の状況を確認できるため、真因の特定に役立ちます。

8-3. PLC連携で停止原因を特定する

設備の制御を司るPLCから直接データを取得し、エラーコードと停止時間を自動集計するシステムです。手作業による入力ミスがなくなり、秒単位での正確な稼働ロスを把握できるようになります。IoTセンサや工場カメラと組み合わせることで、チョコ停が発生する条件や原因を多角的に分析できるようになります。

こうしたツールを活用してチョコ停の原因を正確に把握できれば、改善策の優先順位を決めやすくなり、より効果的な対策につながります。

9. まとめ

チョコ停は1回あたりの停止時間こそ短いものの、繰り返し発生することで生産性の低下や品質不良、納期遅延など、工場全体に大きな影響を与えます。そのため、発生回数や原因を正確に把握し、優先度の高いものから改善を進めることが重要です。
また、改善策は一度実施して終わりではなく、効果を検証しながら継続的に見直していく必要があります。ワークの搬送ガイドや位置決め治具などは、試作と検証を繰り返すことで最適な形状へ近づけられるため、改善サイクルをいかに素早く回せるかがチョコ停対策のポイントになります。

チョコ停対策に向けた治具やガイド部品の改善をご検討中で、試作や製作をスピーディーに進めたい場合は、当社がサポートします。搬送ガイドや位置決め治具などの3Dデータ作成から、造形方式に合わせたデータ調整、3Dプリントまで一貫して対応しています。設計変更を反映した再試作にも対応し、改善内容や使用環境に合わせて適切な製作方法をご提案します。詳しくは、［お問い合わせページ］よりお気軽にお問い合わせください。
