設備の古い部品が破損し、メーカーに問い合わせたら廃番扱いで図面もない状況は、製造現場でしばしば発生します。結論から言うと、図面がない部品でも手元に現物があれば、多くの場合「リバースエンジニアリング」という手法によって図面化や再製作につなげることができます。本記事では、既存の部品を測定して図面を起こす具体的な手順や必要な道具、そして外注を活用する判断基準を解説します。

1. 部品の図面化とは？

部品の図面化は、手元の現物を起点として2D図面や3Dデータとして設計情報を再構築する作業です。概要と関連用語を整理します。

1-1. 既存部品から設計情報を再構築する作業

図面化とは、完成された現物から寸法や形状の情報を読み取り、設計情報を再構築する作業です。通常は設計図（CADデータなど）から部品を製作しますが、図面化では完成品から設計の意図や構造を紐解きます。図面が失われた古い機械のパーツを再生産したい場合に有効な手法です。

1-2. リバースエンジニアリングの一工程として扱われる

製造業における部品の図面化は、リバースエンジニアリングの一工程として扱われることが多い作業です。リバースエンジニアリングとは、既存の製品を測定・解析し、構造や設計仕様を明らかにする手法を指します。 ソフトウェアの解析などでも使われる言葉ですが、機械部品の分野においては「現物から3Dデータや2D図面を作成する一連の工程」を指すのが一般的です。

【関連記事】
【徹底解説】リバースエンジニアリングとは？基礎知識と3Dプリント活用法 – KUWABARA 3D PRINT

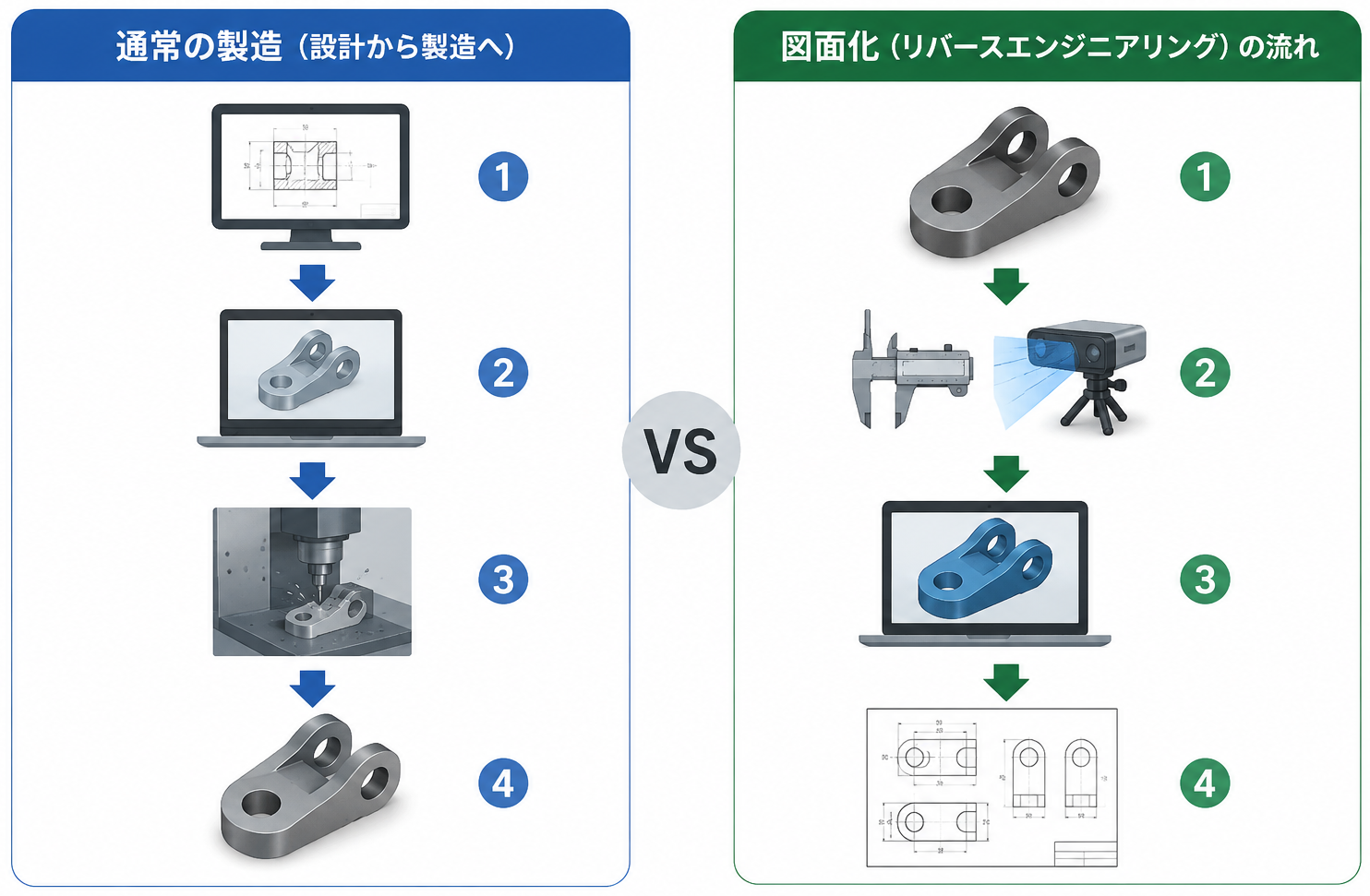

1-3. 通常の製造工程とは逆方向の流れで進む

通常のモノづくりが「図面→製作→完成品」の順に進むのに対し、図面化は「完成品→測定→CADデータ化→図面化」という逆方向の流れで進みます。現物が摩耗や変形を起こしている場合は、新品だったときの本来の寸法を推測しながらCADデータや図面を補正する作業も伴います。

2. 部品の図面化が必要になる場面

現場で部品の図面化が求められるのは、図面データが存在しない場合や、既存部品をもとに再製作・改良したい場合です。具体的な場面を挙げます。

2-1. 廃番や生産終了で部品が入手できなくなっている

最も多いケースは、メーカーの倒産や生産終了によって予備部品が手に入らない状況です。古い装置を長く使い続けている工場では、一部のパーツが壊れただけでライン全体が停止するリスクを抱えています。現物から図面を起こせれば、代替品を加工業者に製作依頼できるようになります。

【関連記事】
生産終了部品が手に入らない？廃盤部品の調達・再製作・代替策を徹底解説！- KUWABARA 3D PRINT

2-2. 治具や設備パーツの図面が社内に残っていない

過去の担当者が現物合わせで作った治具や、社内で独自に改造した設備パーツも図面化の対象です。図面管理のルールが徹底される前に作られたものは、設計図が残っていないケースも少なくありません。担当者の退職などで形状の意図が分からなくなる前に、データ化しておくことで、保守や再製作に対応しやすくなります。特に長年使用している設備では、改造履歴が図面に反映されず、最新の設計情報が分からなくなるケースもあります。

2-3. 既存部品を改良し新規製作したいときに使える

現在使っている部品の弱点を見直し、形状や素材を変更して新しく作り直したい場面でも役立ちます。現物を正確に図面化し、そのデータをベースにして補強用のリブを追加したり、軽量化のための肉抜きを行ったりと、改良設計の土台として活用できます。

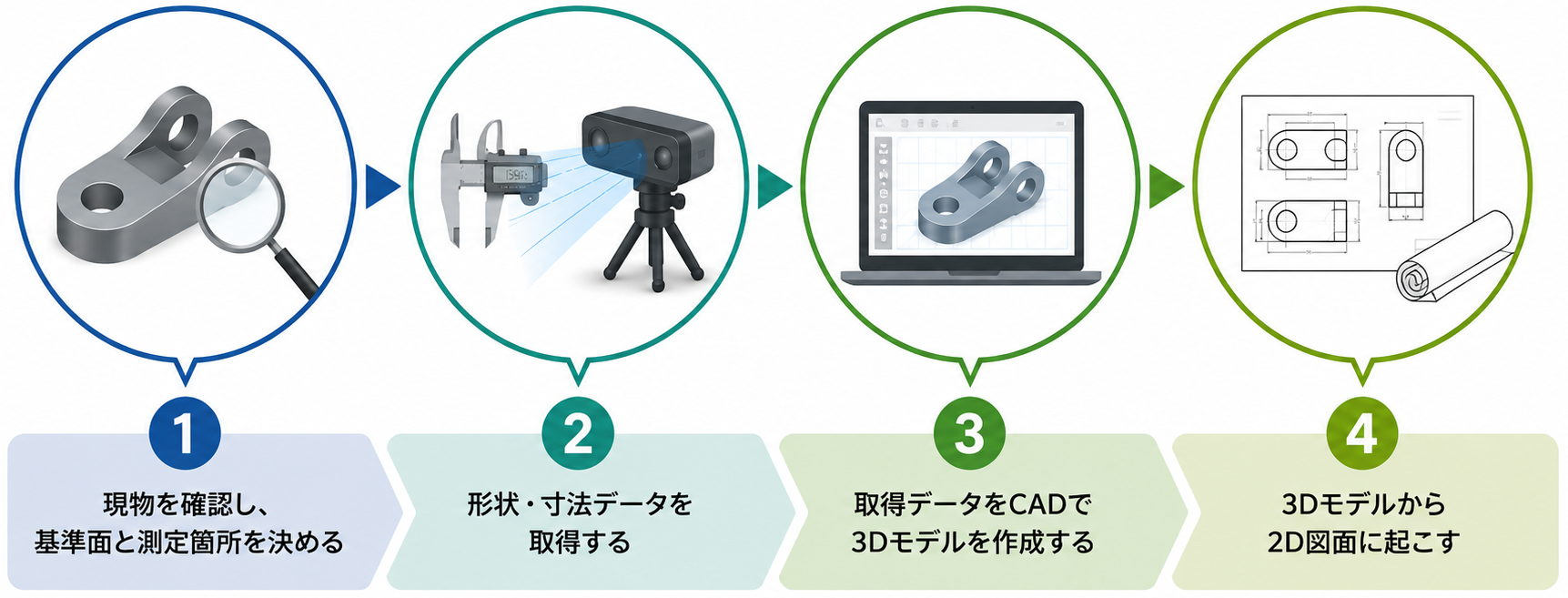

3. 部品を図面化する基本の手順

現物から図面を作成する作業は、対象物の確認から図面出力まで4つの段階に分かれます。具体的な進め方を解説します。

手順1：現物を確認し測定箇所を決める

図面化を始める際は、まず現物を観察して必要な測定箇所や基準面を定めます。部品がどのように使われ、どの部分の寸法精度が重要かを把握するためです。摩耗が激しい箇所や破損している部分は、周囲の形状や相手側の部品（はめ合わせる部品）の寸法から本来の形状を推測します。

手順2：3Dスキャナーやノギスで形状を測定する

基準を決めた後は、測定機器を用いて対象物の寸法や形状データを取得します。単純な四角形や円柱であればノギスなどの手工具で足りますが、複雑な曲面を持つ部品は3Dスキャナーを使って表面の形状を点群データとして丸ごと読み取る手法が主流です。対象物の材質や表面状態によっては、3Dスキャナーでは測定しにくい場合があり、測定方法を使い分けます。

手順3：取得データをCADでモデリングする

測定して得られた数値やスキャンデータをもとに、CAD（コンピュータを用いて設計を行うソフトウェア）上で3Dモデルを作成します。3Dスキャナーで取得した点群データは表面の凹凸をそのまま拾っているため、点群データを基に不要なノイズを除去し、CADで編集可能な形状に変換する作業（リバースモデリング）を行います。

【関連記事】
Geomagic Design Xとは？3Dスキャンから3Dモデルへ｜リバースエンジニアリング活用術【社内事例あり】 – KUWABARA 3D PRINT

手順4：3Dモデルから2D図面に起こす

完成した3Dモデルをベースに、加工業者へ指示を出すための2D図面（三角法による投影図）を作成します。寸法線、公差（許容される寸法のズレ幅）、表面粗さ、材質などを図面に書き込みます。加工に必要な情報を図面へ反映し、完成です。

4. 図面化に使う測定機器とソフト

部品の測定とデータ化には、対象の複雑さに応じて複数の道具を組み合わせます。代表的な機器とソフトを整理します。

4-1. ノギスやマイクロメータで直線寸法を測る

単純な直線距離、外径、内径、深さなどを測る際は、ノギスやマイクロメータといったハンドツールを使用します。例えば、高い測定精度が求められる軸径の測定では、ノギスよりも精密なマイクロメータが適しています。単純形状の部品なら手工具の測定結果だけで図面化が完結します。

4-2. 3Dスキャナーは接触式と非接触式で使い分ける

複雑な三次元形状を測る3Dスキャナーには、プローブ（探針）を直接部品に当てる接触式と、レーザーや光を照射する非接触式があります。接触式は機種によっては数ミクロンレベルの高い精度を実現できますが、測定には時間がかかります。非接触式は数十ミクロン程度の精度を持つ機種が多く、複雑な曲面を短時間で広範囲にデータ化できるのが特徴です。

4-3. CADソフトで点群を整え図面に仕上げる

スキャンデータの処理にはリバースエンジニアリングソフト、図面作成には3DCADソフトを使用します。取得したポリゴンデータ（三角形の集合で表現された表面データ）を編集し、設計用のソリッドデータ（中身の詰まった立体データ）へ変換します。その後、3DCADソフトで寸法を書き込み、図面に仕上げます。

5. 部品を図面化するメリット

時間と手間をかけて図面化を行うことで、製造や保守の現場にさまざまなメリットがあります。ここでは代表的な利点を紹介します。

5-1. 廃番部品でも必要なときに再製作できる

一度図面データとして残しておけば、現物が完全に壊れたり失われたりしても、同じ部品を再製作しやすくなります。予備部品を大量に在庫として抱える必要がなくなり、必要なときに必要な数だけ加工業者に発注できるため、保管コストの削減と設備停止リスクの回避につながります。

5-2. 製造現場との情報伝達で誤解が減らせる

正確な2D図面や3Dデータが存在することで、加工業者や社内の他部門との情報共有がスムーズになります。現物を持ち込んで「これと同じものを作ってほしい」と口頭で依頼すると、重要な公差や材質の指定が抜け落ちて失敗する原因になります。図面という共通言語があれば、指示の認識違いを防げます。

5-3. 形状や寸法を改良して再設計につなげられる

データ化された部品は、CAD上で形状変更を行ったり、必要に応じてシミュレーションを実施したりできます。長年の使用で壊れやすかった部分の肉厚を増やしたり、干渉する部分を削ったりと、現場の要求に応じたアップデートが容易です。単なる復元にとどまらず、設備全体の性能向上に貢献します。

6. 図面化を進めるときの注意点

現物からの図面化は有効な手法ですが、進めるうえで技術的および法的な留意点があります。事前に確認すべき事項をまとめます。

6-1. 測定誤差を最小限に抑える工夫を行う

測定時の環境温度や機器の精度によって、取得データには必ず微小な誤差が生じます。現物の寸法を完全にトレースすることは現実的に難しいため、設計の基準となる面を正しく見極め、摩耗状況や相手部品とのはめあい、標準寸法などを踏まえて本来の設計寸法を推定する判断が必要です。

6-2. 知的財産権を侵害しない範囲で運用する

他社が設計・製造した部品を無断で図面化し、販売目的で複製することは特許権や意匠権などの知的財産権を侵害するおそれがあります。自社の工場内で使用する設備の補修部品として社内利用する場合であっても、企業の事業活動の一環（「業として」の実施）に該当するため、特許権や意匠権の侵害となるおそれがあります。必要に応じて弁理士や弁護士などの専門家へ相談することをおすすめします。

【参考】
権利の概要及び侵害行為 | 税関知的財産ホームページ

6-3. 工数や納期を踏まえ外注も検討する

高精度の3DスキャナーやCADソフトの導入には数百万円単位のコストがかかる場合があり、ソフトウェアを扱える人材の育成にも時間がかかります。単発の廃番部品を復元したい場合や、社内リソースが不足している場合は、図面化を専門に行う企業へ外注するほうが、トータルコストの削減や納期の短縮につながるケースもあります。

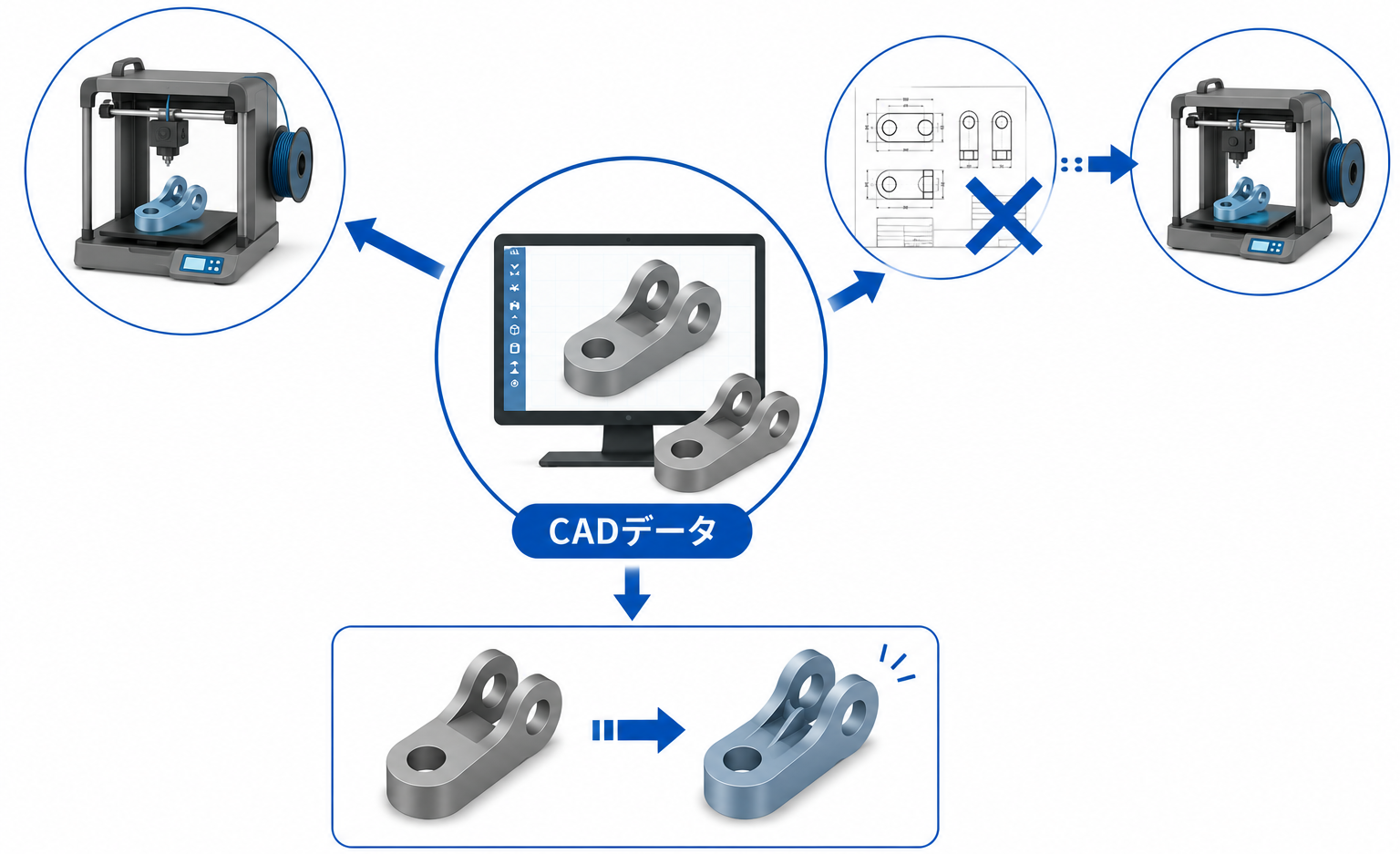

7. 図面化したデータを3Dプリントで活用する方法

図面化は、3Dプリント技術と組み合わせることで、現物復元まで一貫して進めやすくなります。その一連の流れを解説します。

7-1. 3Dスキャンから造形まで一気通貫で進められる

現物の3Dスキャンによるデータ取得から、3Dプリンターでの造形まで、デジタルのまま一貫して進めることが可能です。取得したデータをもとにCADで3Dモデルを作成し、そのデータを3Dプリンター用のデータへ変換して造形を行います。切削加工のように刃物の届く角度を考慮して加工手順を検討する手間が少なく、スピーディに現物を形にしやすい点が特徴です。

【関連記事】
3Dプリンター用データの種類と正しい運用法｜形式・変換・管理まで徹底解説 – KUWABARA 3D PRINT

7-2. 2D図面を介さずに部品を復元できる

3Dプリンターによる試作や単品製作では、2D図面を省略して3Dデータから直接造形できる場合があります。作成した3Dデータをそのまま造形工程へ利用できるため、図面を起こすための製図ルールを気にする必要がありません。試作品の製作や、設備を一時的に復旧させるための部品製作にも適しています。

【関連記事】
図面がなくても部品は製作できる？現物からの製作方法と依頼のポイント – KUWABARA 3D PRINT

7-3. データ上で改良した部品も製作できる

CAD上で変更を加えた3Dデータをそのまま出力することで、切削加工では実現が難しい形状の部品も形にできます。たとえば、内部に空洞を設けた軽量化パーツや、複数に分かれていた部品を一体化させた統合パーツなど、積層造形ならではの設計自由度を活かした改良が可能です。

8. 部品の図面化を外注で解決すべきケースは？

図面化を自社で行うか外注するかは、設備や人材、納期、対象部品の難易度によって判断が分かれます。外注を利用した方が効率的なケースを整理します。

8-1. 廃番部品で図面情報が一切残っていない

メーカーが倒産し、紙の図面すら一枚も残っていない古い部品の復元は、測定とモデリングの難易度が高くなります。摩耗や欠損がある状態から本来の設計意図を読み解くには、リバースエンジニアリングの専門知識を持つエンジニアの経験が重要になります。この場合は専門業者に委託するのが確実です。

8-2. 自社に3Dスキャナーや3Dプリンターの設備がない

複雑な曲面を持つ部品を図面化するには、産業用の3Dスキャナーが必要です。現物復元まで一貫して内製する場合には、高性能な3Dプリンターも必要になります。これらの設備を自社で保有していない場合、機器の導入コストや保守費用をかけるより、必要なときだけ外注サービスを利用する方が経済的です。

8-3. 図面化から現物復元まで一貫で依頼したい

データの作成だけでなく、実際に使える代替部品を手元に届けてほしい場合は、スキャンから造形まで対応できる業者を選ぶのが賢明です。図面化から造形までを一社で対応できる業者であれば、データの受け渡しによる手戻りも減らせます。

9. まとめ

図面化は単に図面を作成する作業ではなく、現物しか残っていない部品の設計情報を再構築し、再製作や改良設計につなげるための手法です。近年は3DスキャンやCAD、3Dプリント技術を組み合わせることで、廃番部品や古い設備部品でも復元まで進めやすくなっています。

• 図面化は現物をもとに設計情報を再構築して進める
• ノギスや3Dスキャナーを用いて現物の形状を読み取る
• 取得データはCADで3Dモデル化し、必要に応じて2D図面も作成できる
• 完成データを利用し、3Dプリンター等で現物を再製作できる
• 専門機材やノウハウを持たない場合は、外注の利用が効果的

設備の保守や試作開発で図面がない部品の調達に行き詰まった場合でも、現物が残っていれば復元できる可能性があります。自社での対応が難しい場合は、リバースエンジニアリングから現物復元まで対応できる専門業者へ相談することも有効な選択肢です。
